Schulanlage Ort, Au-Wädenswil

Das Projekt

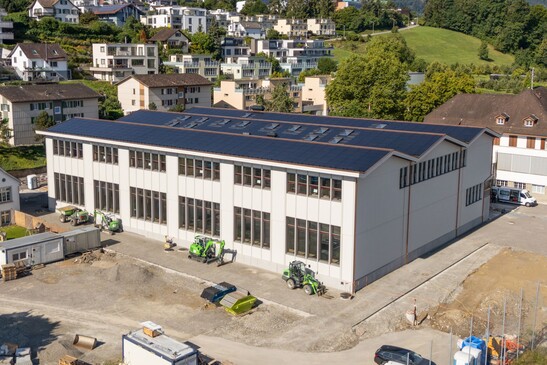

Ein umfangreiches Ingenieurtragwerk ist im Wädenswiler Ortsteil Au entstanden: Im neuen Erweiterungsbau der Primarschule Ort wurden durch den Holzeinsatz sowohl konstruktive als auch ästhetische Akzente gesetzt. Gemeinsam mit dem Architekturbüro horisberger wagen architekten gmbh, Zürich wurde ein Tragwerk mit Vierendeelträgern entwickelt. Fünf raumhohe Träger überspannen die Dreifachsporthalle und definieren gleichzeitig die Raumstruktur des darüber liegenden Geschosses, das für den Schulunterricht genutzt wird. Der Einsatz der Vierendeelträger aus Holz zeigt, wie sich hohe statische Anforderungen konsequent im Holzbau realisieren lassen.

Die Bauweise
Die Dreifachturnhalle wird durch eine überhöhte Balkenlage mit 28 m Spannweite überspannt, deren gezielte Vorkrümmung sich unter Eigengewicht der Decke nivelliert. Die Dachlastabtragung erfolgt über 38 m spannende Vierendeelträger aus Holz mit Ober- und Untergurten sowie CLT-Schubfeldern. Der Kraftfluss wird über eigens entwickelte Holz-Holz-Verbindungen mittels Schubnocken sichergestellt.

Die Herausforderung
Die grösste Herausforderung lag in der Entwicklung der Vierendeelträger im Holzbau: hohe Spannweiten, komplexe Schub- und Zugkräfte sowie der Verbund von BSH und CLT mussten präzise gelöst werden. Überhöhte Träger, Schubnocken und biegesteife Knoten waren entscheidende Faktoren für den Projekterfolg.
